同步帶輪的擋圈尺寸及設置

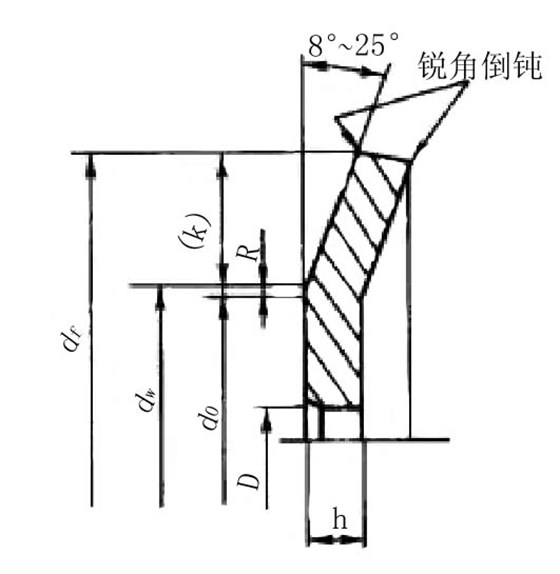

同步帶輪的擋圈尺寸

同步帶輪擋圈設置
周節制 槽型 MXL XXL XL L H XH XXH
擋圈最小高度K 0.5 0.8 1.0 1.5 2.0 4.8 6.1
擋圈厚度h 0.5~1.0 0.5~1.5
0.5~1.5
1.0~2.0
1.5~2.5
4.0~5.0
5.0~6.5
帶輪外徑d0
見各型號附表
擋圈彎曲處直徑dw
dw=do+(0.38±0.25)
擋圈外徑df
df=dw+2K
模數制 模數 1
1.5
2 2.5 3 4 5 7 10
Kmin 0.5 1
1.5
2 3 5 6
h
0.5~1
1.0~1.5
1.0~2.0
1.5~2.5
2.5~4 4~5 5~6.5
特殊節距 槽型 T2.5 T5 T10 T20
擋圈最小高度K 0.8 1.2 2.2 3.2
擋圈彎曲處直徑dw
dw=do+(0.38±0.25)
擋圈外徑df
df=dw+2K
圓弧齒 槽型
3M
5M
8M
14M
20M
擋圈最小高度K
2.0~2.5
2.5~3.5
4.0~5.5
7.~7.5
8.0~8.5
R=(dw~do)/2
1
1.5
2
2.5
3
擋圈厚度h
1.5~2.0
1.5~2.5
2.5~3.
3.0~3.5
帶輪外徑do
各型號附表
擋圈彎曲處直徑dw
dw=do+2R
擋圈外徑df
df=dw+2K

擋圈的設置

兩軸傳動

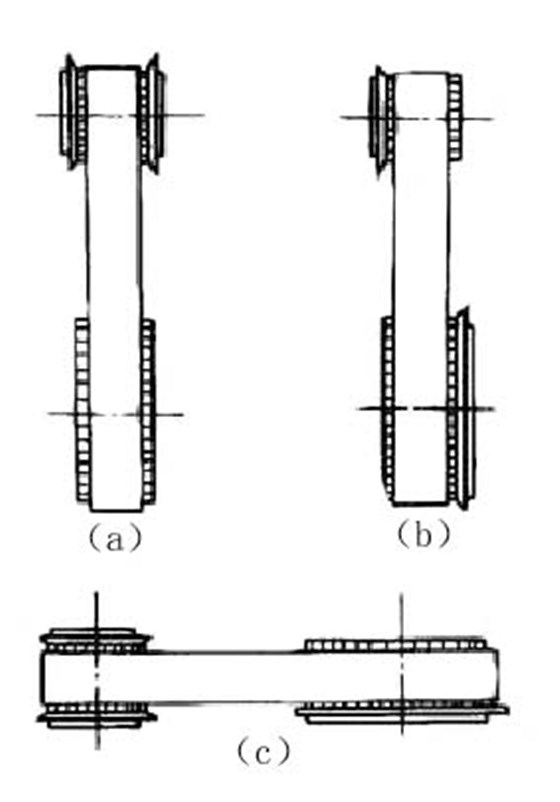

(1)一般推薦小帶輪兩側均設擋圈,大帶輪兩側不設,如圖a
(2)也可在大小帶輪的不同側面各裝單側擋圈,如圖b
同步帶輪 尺寸擋圈設置
(3)當軸間距a>8df 大小輪兩側均設擋圈
(4)帶輪軸線垂直水平面時 大小輪兩側均設擋圈,或至少主動輪兩側與從動輪下側設擋圈如圖c
多軸傳動
(1)每隔一個輪兩側設擋圈,被隔的不設
(2)或每個輪的不同側設擋圈

本文由深圳市合發齒輪機械有限公司,合發齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶,生產廠家標準件大量庫存當天發貨價格優質保障,集研發.生產.服務一體化,
