一般零件（包含齒輪）熱處理加工包括預(yù)備熱處理和最終熱處理。預(yù)備熱處理有退火、正火；最終熱處理有淬火、回火。

預(yù)備熱處理

方法退火（爐冷）、正火（空冷）

目的：得到珠光體類組織

效果及作用：

1.調(diào)整硬度，便于切削加工；

2.改善組織，均勻組織、成分，消除網(wǎng)狀碳化物等；

3.細(xì)化晶粒，為最終熱處理做準(zhǔn)備。

最終熱處理

方法：淬火、回火

目的：得到相對應(yīng)的M, M',T',S'組織

效果及作用：

1.淬火得到M組織，提高強(qiáng)度和硬度；

2.低溫回火，得到M'組織，消除應(yīng)力，保留高硬度；

3.中溫回火，得到T'組織,得到高彈性極限；

4.高溫回火，得到S'組織,良好綜合力學(xué)性能。

區(qū)別與聯(lián)系

退火：退火爐冷，得到珠光體

正火：正火空冷，得到細(xì)珠光體（S）

淬火：淬火快冷（通過水、油），得到M 類組織

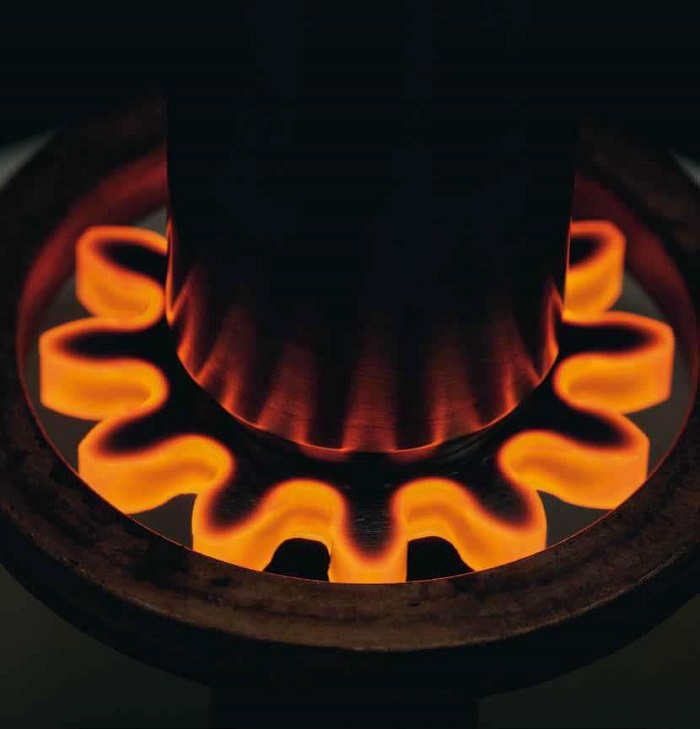

表硬內(nèi)韌舉例

中碳鋼

方法：調(diào)質(zhì)--表面淬火--低溫回火

效果：表面50~55 HRC,心部265~280 HB

低碳鋼

方法：滲碳--淬火--低溫回火

效果：表面56~62 HRC,心部156~179 HBS

38CrMoAl

方法：調(diào)質(zhì)--氮化

效果：表面>700 HV,心部26~33 HRC

iHF齒輪21年只做一件事精密齒輪制造—同步帶輪—同步帶，生產(chǎn)廠家標(biāo)準(zhǔn)件大量庫存當(dāng)天發(fā)貨價格優(yōu)質(zhì)保障，集研發(fā).生產(chǎn).服務(wù)一體化，版權(quán)所有：http://www.fskpx.cn轉(zhuǎn)載請注明出處
