為保證同步帶方便裝，卸和張緊，同步帶輪的中心距離應有一定的范圍調整數量，調整量過小，達不到要求；調整量過大，造成傳動系統結構不緊湊及制造成本的浪費，具體可參考：

A表：

在二個同步帶輪無當便或者可拆卸當擋邊的情況下，根據已選定長度的皮帶分別向松開和張緊方向的預留整量；

A表：

皮帶長度	松開方向 （mm）	張緊方向 （mm）
少于499mm	1.0	0.8
500-1000mm	1.8	0.8
1001-1780mm	2.8	0.8
1781-2540mm	3.7	1.2
2541-3500mm	4.3	1.2
3500-4600mm	5.4	1.3

同步帶安裝的平直要求

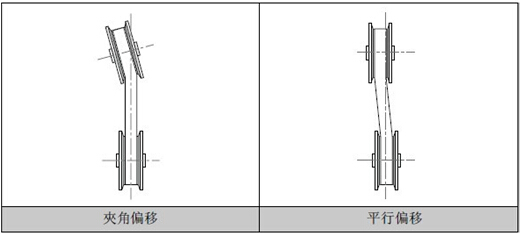

以下是兩種常見的同步帶安裝不當所出現的非直線性傳動類型：平行偏移和夾角式偏移。

偏移

當主，從動輪軸線平行，但兩帶輪不在同一平面上時，引發平行偏移現象。當兩輪軸線不平行時即為夾角式偏移。

安裝張緊輪步驟

同步帶傳動不像三角帶傳動那樣需要很大的初張力,同步帶傳動是一種吻合傳動,它需要的是適當的張力來達到較為合理的吻合傳動效果,張緊不能太松，也不能太緊。
張緊力的大小取決于所需要的傳動的功率和同步輪直徑大小以及轉速高低。張緊力的最大值和最小值可參考計算如下：

1、檢查同步帶是否有明顯的摩擦痕跡，然后用干凈的抹布將皮帶表面的碎屑擦拭掉后重新裝配。

2、將張緊輪放入固定位置，然后將螺絲擰緊。

3、調整皮帶的張緊度即可。

什么是張緊力：

根據同步帶的摩擦傳動原理，同步帶必須在預張緊后才可以進行正常工作。但是在運轉了一定的時間后，同步帶會有松弛的現象發生。這是為了保證同步帶傳動的能力，我們就必須要重新張緊同步帶，這樣才能保證同步帶的正常工作。

一般情況下同步帶越長，傳動所導致的松弛就會越快，不過負載也會對同步帶的松弛產生一定的關系。如果長時間的超負載傳動，也會導致同步帶的松弛加快?？傮w來說，也就是因為長期的使用，會導致出現嚙合不良從而影響精度。我們可以添加一個張緊裝置來解決同步帶的松弛情況。常見的張緊裝置有定期張緊裝置，自動張緊裝置和張緊輪。

在安裝張緊輪之前，我們首先要判斷張緊力需要多少。很多老師傅會通過手指的按壓來進行判斷，用一根手指用力按壓兩個皮帶輪中間的位置，如果能按下兩個皮帶輪中心距離的2％就代表這個張緊力是合適的，一般情況下指頭按壓的力量應該在3~5公斤之間。

還有一種方法是通過計算來確定張緊力的多少。如下圖所示，我們假設TO是需要的扭矩，F1為緊邊力，F2為送邊力，S0為張緊力，a為包角的大小，通過下面的公式可以算出張緊力需要多少。

同步帶對安裝的平直要求非常高，否則將引起同步帶無法正常工作，減低工作效率。而同步帶的壽命也大為降低。因此，正確安裝同步帶是保證同步帶正常傳動的重要因素之一。
張緊輪
在有些特定的狀況下，需要安裝張緊輪，如：
1：中心距無法通過主動輪，從動輪移動調整；均位置固定，不能移動。
2：中心距較大，引起皮帶跳動。
3：改變皮帶空間位置（例如為避開傳動路徑上的某些部件）。
4：滿足其他設計上的需求。
同步帶張緊輪輪面結構一般有光面和齒面二種形式；
齒面張緊輪與同步帶帶齒吻合加壓張緊輪，平面張緊輪與同步帶背面接觸加壓張緊。
值得注意的是：應該盡量避免使用張緊輪，因為使用張緊輪對同步帶的使用壽命有一定的影響；同步帶張緊輪應該安裝在同步帶傳動中的松邊，不要安裝在緊邊。
